Станок для облицовывания кромок WoodTec Brave
96656 ₽
149127 ₽
Станок для облицовывания кромок WoodTec Brave
Характеристики
Давление сжатого воздуха, бар6,5 | Наименьший радиус заготовки, мм20 | Общая мощность, кВт1,6 |
Скорость подачи, м/мин0 - 14 | Толщина детали, мин/макс, мм15 - 40 | Толщина кромочного материала, мм0,3 - 3 |
Вес, кг100 | Высота, мм950 | Длина, мм1000 |
Нашли дешевле?
Описание
Назначение
Область применения
Схема обработки
Отличительные особенности
Конструктивные особенности
Документы:
TO_WoodTec_BRAVE Размер: 579.3 Кб Скачать
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
Приклеивание ведется при ручной подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
Область применения
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Схема обработки
Отличительные особенности
- Скорость подачи с плавной регулировкой 0 - 14 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Два клеенаносящих вала;
- Резервуар для клея под клеенаносящими валами;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 15 x 50 мм;
- Приводной ролик с плавным изменением скорости подачи;
- Магазин подачи рулонного кромочного материала D600 мм;
- Счетчик длины кромки;
- Пульт управления на передней панели станка;
- Регулятор сжатого воздуха, маслораспылитель.
Конструктивные особенности
|
КЛЕЕВОЙ УЗЕЛ Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Идеальный вариант в случае использования рыхлого ДСП. Кеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов. Излишки клея стекают в клеевой бачок. Исключено попадание клея на рабочий стол и агрегаты станка. Время нагрева клея 15 мин. Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов. Не требуется регулировка на толщину материала. |
НАПРАВЛЯЮЩИЙ КРОМОЧНЫЙ КАНАЛ Не требуется настройка на толщину кромки. Кромочный канал состоит из четырех роликов. Производиться регулировка ограничительной планки только на ширину кромочного материала. |
|
|
УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА) Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей. Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке. |

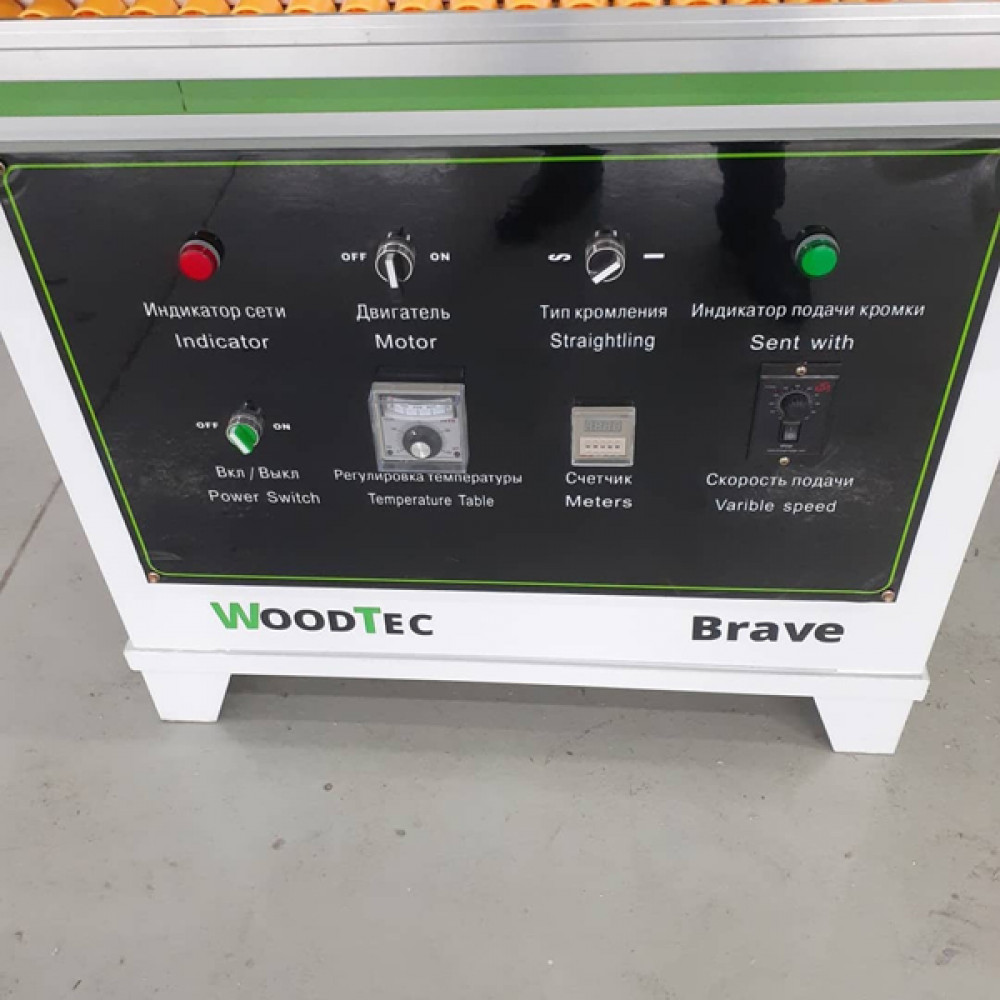

ПУЛЬТ УПРАВЛЕНИЯ Пульт управления находиться на передней панели станка. Осуществляется:
Смена режима обработки с криволинейных деталей на прямолинейные, осуществляется с помощью переключателя. |
|
БЛОК ПОДГОТОВКИ ВОЗДУХА Состоит из регулятора сжатого воздуха, маслораспылитель. Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания. |
Количество мест | 1 |
---|---|
Место: 1 | |
Длина | 1 м |
Ширина | 0,79 м |
Высота | 0,8 м |
Вес (место 1) | 100 кг |
Объём | 0,63 м³ |
Общий вес | 100 кг |
Общий объём | 0,63 м³ |
Документы:
TO_WoodTec_BRAVE Размер: 579.3 Кб Скачать
Технические характеристики Станок для облицовывания кромок WoodTec Brave
Основные
Давление сжатого воздуха, бар | 6,5 |
---|---|
Наименьший радиус заготовки, мм | 20 |
Общая мощность, кВт | 1,6 |
Скорость подачи, м/мин | 0 - 14 |
Толщина детали, мин/макс, мм | 15 - 40 |
Толщина кромочного материала, мм | 0,3 - 3 |
Вес, кг | 100 |
Высота, мм | 950 |
Длина, мм | 1000 |
Питающее напряжение, В | 220 |
Ширина, мм | 750 |
